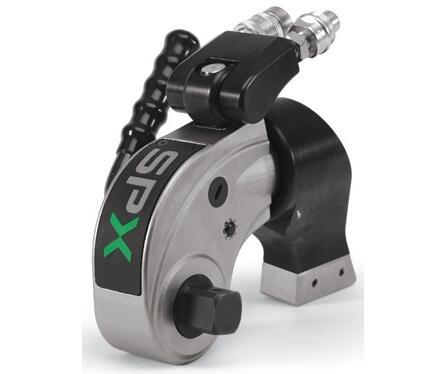

风电专用液压扳手

风电专用液压扳手

分享

产品详情

产品参数

产品特征：

风电行业专用扳手

根据高循环所需的品质设计：比现在的扳手使用寿命提升2-3倍。

增强了可靠性：简单的传统组件确保更少的故障几率。

防腐涂层材料能够应对恶劣工况。

较小的操作半径使得工具能够适用于狭小及难以触及的空间。

轻质高强度设计。

操作迅捷、行程超长、具有**的流量值。

扳手顶部的高流量旋转接头能够全方位旋转。

完全密闭的传统机械构造保证了操作者的**。

方驱头转动时不存在夹手的危险。

产品规格：

订货号	扭矩输出值		驱动头直径		重量
订货号	LB. FT	(Nm)	(in.)	(mm.)	(lbs.)	(kg.)
TWHC1	1413	1915	3/4	19.05	6.2	2.8
TWHC3	3136	4249	1	25.4	11.7	5.3
TWHC6	6050	8198	1 1/2	38.1	19.4	8.8

产品尺寸：

TWHC 风电专用液压扳手

订货号	A		B		C		D		E		F		G		H
订货号	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)	(in.)	(mm.)
TWHC1	5.2	132.0	5.7	145.0	1.1	28.0	4.4	111.5	6.7	170.0	1.5	39.5	2.7	67.7	3.8	86.1
TWHC3	6.5	165.0	6.8	173.5	1.4	36.5	5.1	129.6	7.8	197.7	2.1	53.0	3.3	83.7	4.1	105.1
TWHC6	7.6	192.0	7.9	201.6	1.7	44.0	6.2	158.5	9.6	243.7	2.4	61.0	3.9	99.9	5.3	135.1

产品详情：

液压泵的工作压力		扭矩输出值
液压泵的工作压力		TWHC1		TWHC3		TWHC6
bar	psi	Nm	ft-lb	Nm	ft-lb	Nm	ft-lb
83	1200	230	170	510	376	984	726
97	1400	268	198	595	439	1148	847
110	1600	306	226	680	502	1312	968
124	1800	345	254	765	564	1476	1089
138	2000	383	283	850	627	1640	1210

152	2200	421	311	935	690	1804	1331
165	2400	460	339	1020	753	1967	1452
179	2600	498	367	1105	815	2131	1573
193	2800	536	396	1190	878	2295	1694
207	3000	574	424	1275	941	2459	1815

221	3200	613	452	1360	1004	2623	1936
234	3400	651	480	1445	1066	2787	2057
248	3600	689	509	1530	1129	2951	2178
262	3800	728	537	1615	1192	3115	2299
276	4000	766	565	1700	1254	3279	2420

290	4200	804	593	1785	1317	3443	2541
303	4400	842	622	1870	1380	3607	2662
317	4600	881	650	1955	1443	3771	2783
331	4800	919	678	2040	1505	3935	2904
345	5000	957	707	2125	1568	4099	3025

359	5200	996	735	2210	1631	4263	3146
372	5400	1034	763	2295	1693	4427	3267
386	5600	1072	791	2380	1756	4591	3388
400	5800	1110	820	2465	1819	4755	3509
414	6000	1149	848	2550	1882	4919	3630

427	6200	1187	876	2635	1944	5083	3751
441	6400	1225	904	2720	2007	5247	3872
455	6600	1264	933	2805	2070	5411	3993
469	6800	1302	961	2890	2132	5575	4114
483	7000	1340	989	2975	2195	5738	4235

496	7200	1379	1017	3060	2258	5902	4356
510	7400	1417	1046	3144	2321	6066	4477
524	7600	1455	1074	3229	2383	6230	4598
538	7800	1493	1102	3314	2446	6394	4719
552	8000	1532	1130	3399	2509	6558	4840

565	8200	1570	1159	3484	2572	6722	4961
579	8400	1608	1187	3569	2634	6886	5082
593	8600	1647	1215	3654	2697	7050	5203
621	9000	1723	1272	3824	2822	7378	5445

634	9200	1761	1300	3909	2885	7542	5566
648	9400	1800	1328	3994	2948	7706	5687
662	9600	1838	1356	4079	3011	7870	5808
676	9800	1876	1385	4164	3073	8034	5929
690	10000	1915	1413	4249	3136	8198	6050
